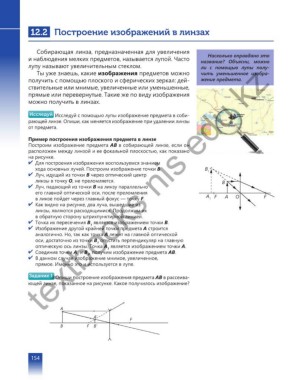

12.2 Построение изображений в линзах

Собирающая линза, предназначенная для увеличения Насколько оправдано это
и наблюдения мелких предметов, называется лупой. Часто название? Объясни, можно
textbooks nis edu kz
лупу называют увеличительным стеклом. ли с помощью лупы полу-
Ты уже знаешь, какие изображения предметов можно чить уменьшенное изобра-
получить с помощью плоского и сферических зеркал: дей- жение предмета.
ствительные или мнимые, увеличенные или уменьшенные,
прямые или перевернутые. Такие же по виду изображения
можно получить в линзах.

Исследуй Исследуй с помощью лупы изображение предмета в соби-
рающей линзе. Опиши, как меняется изображение при удалении линзы
от предмета.
Пример построения изображения предмета в линзе
Построим изображение предмета АВ в собирающей линзе, если он
расположен между линзой и ее фокальной плоскостью, как показано
на рисунке.
✔ Для построения изображения воспользуемся знанием
хода основных лучей. Построим изображение точки В. B
1
✔ Луч, идущий из точки В через оптический центр
линзы в точку О, не преломляется. B
✔ Луч, падающий из точки В на линзу параллельно
его главной оптической оси, после преломления A
в линзе пойдет через главный фокус — точку F. 1 F A O F
✔ Как видно на рисунке, два луча, вышедшие из
линзы, являются расходящимися. Продолжим их
в обратную сторону штрихпунктирной линией.
✔ Точка их пересечения В является изображением точки В.
1
✔ Изображение другой крайней точки предмета А строится
аналогично. Но, так как точка А лежит на главной оптической
оси, достаточно из точки В опустить перпендикуляр на главную
1
оптическую ось линзы. Точка А является изображением точки А.
1
✔ Соединив точки А и В , получим изображение предмета АВ.
1 1
✔ В данном случае изображение мнимое, увеличенное,
прямое. Именно это и используется в лупе.
Задание 1 Опиши построение изображения предмета АВ в рассеива-
ющей линзе, показанное на рисунке. Какое получилось изображение?

A
A’
F
B F B’
