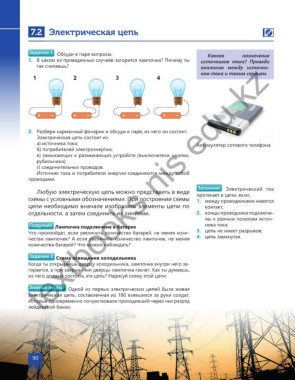

7.2 Электрическая цепь

Задание 1
Обсуди в паре вопросы. Каково назначение
1. В каком из приведенных случаев загорится лампочка? Почему ты источ ников тока? Проведи
textbooks nis edu kz
так считаешь? аналогию между источни-
ком тока и твоим сердцем.

2. Разбери карманный фонарик и обсуди в паре, из чего он состоит.
Электрическая цепь состоит из:
а) источника тока; Аккумулятор сотового телефона
б) потребителей электроэнергии;
в) замыкающих и размыкающих устройств (выключатели, кнопки,
рубильники);
г) соединительных проводов.
Источник тока и потребители энергии соединяются между собой
проводами.
Запомни! Электрический ток
Любую электрическую цепь можно представить в виде
протекает в цепи, если:
схемы с условными обозначениями. При построении схемы 1. между проводниками имеется
цепи необходимо вначале изобразить элементы цепи по контакт;
отдельности, а затем соединить их линиями. 2. концы проводника подключе-
ны к разным полюсам источ-
Подумай! Лампочка подключена к батарее ника тока;
3. цепь не имеет разрывов;
Что произойдет, если увеличить количество батарей, не меняя коли-
4. цепь замкнутая.
чества лампочек? А если увеличить количество лампочек, не меняя
количества батарей? Что можно наблюдать?
Задание 2 Схема освещения холодильника
Когда ты открываешь дверцу холодильника, лампочка внутри него за-
горается, а при закрывании дверцы лампочка гаснет. Как ты думаешь,
из чего должна состоять эта цепь? Нарисуй схему этой цепи.

Знаешь ли ты? Одной из первых электрических цепей была живая
электрическая цепь, составленная из 180 взявшихся за руки солдат,
которые одновременно почувствовали проходивший через них разряд
лейденской банки.
