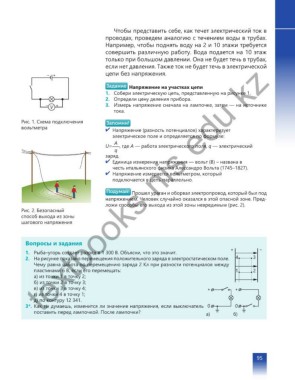

Чтобы представить себе, как течет электрический ток в
проводах, проведем аналогию с течением воды в трубах.
Например, чтобы поднять воду на 2 и 10 этажи требуется
совершить различную работу. Вода подается на 10 этаж
только при большом давлении. Она не будет течь в трубах,
textbooks nis edu kz
если нет давления. Также ток не будет течь в электрической
цепи без напряжения.

Задание Напряжение на участках цепи
1. Собери электрическую цепь, представленную на рисунке 1.
2. Определи цену деления прибора.
V 3. Измерь напряжение сначала на лампочке, затем — на источнике
тока.

Рис. 1. Схема подключения Запомни!
вольтметра
✔ Напряжение (разность потенциалов) характеризует
электрическое поле и определяется по формуле:
A
U= , где А — работа электрического поля, q — электрический
q
заряд.
✔ Единица измерения напряжения — вольт (В) – названа в
честь итальянского физика Алессандро Вольта (1745–1827).
✔ Напряжение измеряется вольтметром, который
подключается в цепь параллельно.

Подумай! Прошел ураган и оборвал электропровод, который был под
напряжением. Человек случайно оказался в этой опасной зоне. Пред-
ложи способы его выхода из этой зоны невредимым (рис. 2).
Рис. 2. Безопасный
способ выхода из зоны
шагового напряжения

Вопросы и задания
1. Рыба–угорь создает разряд в 1 300 В. Объясни, что это значит. 4 3
2. На рисунке показано перемещения положительного заряда в электростатическом поле. 4 3
Чему равна работа по перемещению заряда 2 Кл при разности потенциалов между 1 2
пластинами 6 В, если его перемещать: 1 2
а) из точки 1 в точку 2;
б) из точки 2 в точку 3;
в) из точки 3 в точку 4;
г) из точки 4 в точку 1;
д) по контуру 12 341.
3*. Как ты думаешь, изменится ли значение напряжения, если выключатель 0 0
0 0
поставить перед лампочкой. После лампочки?
а) б)
а) б)
