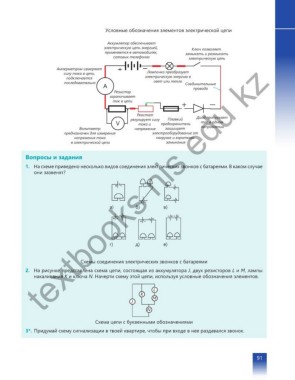

Условные обозначения элементов электрической цепи

Аккумлятор обеспечивает
электрическую цепь энергией, Ключ позволяет
применяется в автомобилях, замыкать и размыкать
сотовых телефонах электрическую цепь
textbooks nis edu kz
Амперметром измеряют
силу тока в цепи, Лампочка преобразует
подключается электрическую энергию в
последовательно свет или тепло Соединительные
A провода
Резистор
ограничивает
ток в цепи

Реостат
регулирует силу Плавкий Диод пропускает
V тока и предохранитель ток в одном
Вольтметр напряжение защищает направлении
предназначен для измерения электрооборудование от
напряжения тока нагрузок и короткого
в электрической цепи замыкания

Вопросы и задания
1. На схеме приведено несколько видов соединения электрических звонков с батареями. В каком случае
они зазвенят?

а) б) в)

г) д) е)

Схемы соединения электрических звонков с батареями

2. На рисунке представлена схема цепи, состоящая из аккумулятора J, двух резисторов L и М, лампы
накаливания К и ключа N. Начерти схему этой цепи, используя условные обозначения элементов.

L
K
M
J
N

Схема цепи с буквенными обозначениями
3*. Придумай схему сигнализации в твоей квартире, чтобы при входе в нее раздавался звонок.
