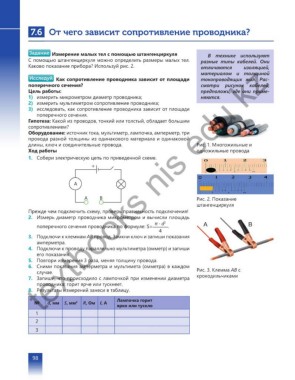

Page 98 -

7.6 От чего зависит сопротивление проводника?

Задание Измерение малых тел с помощью штангенциркуля В технике используют

С помощью штангенциркуля можно определить размеры малых тел. разные типы кабелей. Они
textbooks nis edu kz
Каково показание прибора? Используй рис. 2. отличаются изоляцией,
материалом и толщиной
Исследуй Как сопротивление проводника зависит от площади токопроводящих жил. Рас-
поперечного сечения? смотри рисунок кабелей,
Цель работы: предположи, где они приме-
1) измерить микрометром диаметр проводника; няются.
2) измерить мультиметром сопротивление проводника;
3) исследовать, как сопротивление проводника зависит от площади
поперечного сечения.
Гипотеза: Какой из проводов, тонкий или толстый, обладает большим
сопротивлением?
Оборудование: источник тока, мультиметр, лампочка, амперметр, три
провода разной толщины из одинакового материала и одинаковой
длины, ключ и соединительные провода. Рис. 1. Многожильные и
Ход работы одножильные провода
1. Собери электрическую цепь по приведенной схеме.

A

A B Рис. 2. Показание
штангенциркуля
Прежде чем подключить схему, проверь правильность подключения!
2. Измерь диаметр проводника микрометром и вычисли площадь
π ∙ d 2
поперечного сечения проводника по формуле: S= .
4
3. Подключи к клеммам АВ провод. Замкни ключ и запиши показания
амперметра.
4. Подключи к проводу параллельно мультиметра (омметр) и запиши
его показания.
5. Повтори измерения 3 раза, меняя толщину провода.
6. Сними показания амперметра и мультимета (омметра) в каждом
Рис. 3. Клемма АВ с
случае.
крокодильчиками
7. Запиши, что происходило с лампочкой при изменении диаметра
проводника: горит ярче или тускнеет.
8. Результаты измерений занеси в таблицу.
Лампочка горит
№ d, мм S, мм 2 R, Ом I, А
ярко или тускло
1
2

3
