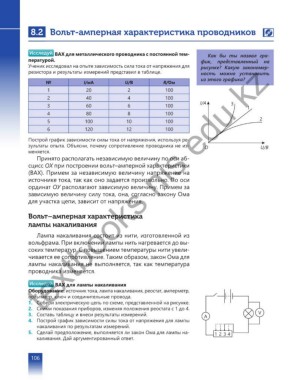

8.2 Вольт-амперная характеристика проводников

Исследуй ВАХ для металлического проводника с постоянной тем- Как бы ты назвал гра-

пературой. фик, представленный на
textbooks nis edu kz
Ученик исследовал на опыте зависимость сила тока от напряжения для рисунке? Какую закономер-
резистора и результаты измерений представил в таблице. ность можно установить
из этого графика?
№ I/мA U/B R/Ом
1 20 2 100
2 40 4 100
I/А 3
3 60 6 100
1
4 80 8 100
2
5 100 10 100
6 120 12 100

Построй график зависимости силы тока от напряжения, используя ре-
зультаты опыта. Объясни, почему сопротивление проводника не из- O U/В
меняется.
Принято располагать независимую величину по оси аб-
сцисс ОХ при построении вольт–амперной характеристики
(ВАХ). Примем за независимую величину напряжение на
источнике тока, так как оно задается произвольно. По оси
ординат ОУ располагают зависимую величину. Примем за
зависимую величину силу тока, она, согласно закону Ома
для участка цепи, зависит от напряжения.

Вольт–амперная характеристика
лампы накаливания

Лампа накаливания состоит из нити, изготовленной из
вольфрама. При включении лампы нить нагревается до вы-
соких температур. С повышением температуры нити увели-
чивается ее сопротивление. Таким образом, закон Ома для
лампы накаливания не выполняется, так как температура
проводника изменяется.

Исследуй ВАХ для лампы накаливания
Оборудование: источник тока, лампа накаливания, реостат, амперметр,
вольтметр, ключ и соединительные провода.
1. Собери электрическую цепь по схеме, представленной на рисунке.
2. Сними показания приборов, изменяя положения реостата с 1 до 4.
V
3. Составь таблицу и внеси результаты измерений.
A
4. Построй график зависимости силы тока от напряжения для лампы
накаливания по результатам измерений.
5. Сделай предположение, выполняется ли закон Ома для лампы на- 1 2 3 4
каливания. Дай аргументированный ответ.
