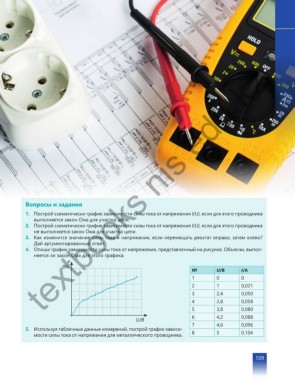

Вопросы и задания
1. Построй схематически график зависимости силы тока от напряжения I(U), если для этого проводника
выполняется закон Ома для участка цепи.
2. Построй схематически график зависимости силы тока от напряжения I(U), если для этого проводника
не выполняется закон Ома для участка цепи.
3. Как изменится значение силы тока и напряжения, если перемещать реостат вправо, затем влево?
Дай аргументированный ответ.
4. Опиши график зависимости силы тока от напряжения, представленный на рисунке. Объясни, выпол-
няется ли закон Ома для этого графика.

I/A
№ U/B I/A
1 0 0
2 1 0,021
3 2,4 0,050
4 2,8 0,058
5 3,8 0,080
6 4,2 0,088
U/B
7 4,6 0,096
5. Используя табличные данные измерений, построй график зависи-
мости силы тока от напряжения для металлического проводника. 8 5 0,104

109
