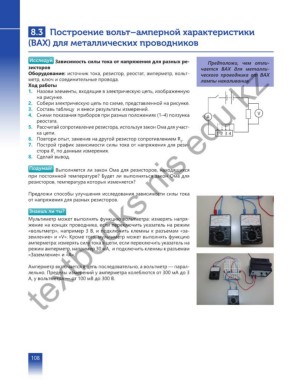

8.3 Построение вольт–амперной характеристики

(ВАХ) для металлических проводников

Исследуй Зависимость силы тока от напряжения для разных ре- Предположи, чем отли-
textbooks nis edu kz
зисторов чается ВАХ для металли-
Оборудование: источник тока, резистор, реостат, амперметр, вольт- ческого проводника от ВАХ
метр, ключ и соединительные провода. лампы накаливания.
Ход работы
1. Назови элементы, входящие в электрическую цепь, изображенную
на рисунке.
2. Собери электрическую цепь по схеме, представленной на рисунке.
3. Составь таблицу и внеси результаты измерений.
4. Сними показания приборов при разных положениях (1–4) ползунка A V
реостата.
5. Рассчитай сопротивление резистора, используя закон Ома для участ-
ка цепи. 1 2 3 4
6. Повтори опыт, заменив на другой резистор сопротивлением R .
2
7. Построй график зависимости силы тока от напряжения для рези-
стора R по данным измерения.
1
8. Сделай вывод.

Подумай! Выполняется ли закон Ома для резисторов, находящихся
при постоянной температуре? Будет ли выполняться закон Ома для
резисторов, температура которых изменяется?

Предложи способы улучшения исследования зависимости силы тока
от напряжения для разных резисторов.
Знаешь ли ты?

Мультиметр может выполнять функцию вольтметра: измерять напря-
жение на концах проводника, если переключить указатель на режим
«вольтметр», например 3 В, и подключить клеммы к разъемам «за-
земление» и «V». Кроме того, мультиметр может выполнять функцию
амперметра: измерять силу тока в цепи, если переключить указатель на
режим амперметр, например 30 мА, и подключить клеммы к разъемам
«Заземление» и «А».

Амперметр включается в цепь последовательно, а вольтметр — парал-
лельно. Пределы измерений у амперметра колеблются от 300 мА до 3
А, у вольтметра — от 100 мВ до 300 В.
