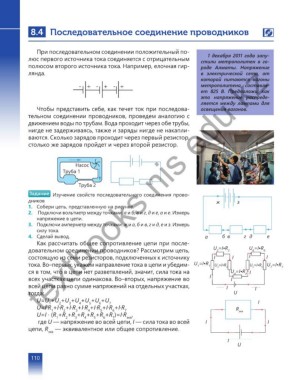

8.4 Последовательное соединение проводников

При последовательном соединении положительный по- 1 декабря 2011 года запу-
люс первого источника тока соединяется с отрицательным стили метрополитен в го-
освещения вагонов.kz
полюсом второго источника тока. Например, елочная гир- роде Алматы. Напряжение
лянда. в электрической сети, от
которой питаются вагоны
метрополитена, составля-
textbooks nis edu
ет 825 В. Предположи, как
это напряжение распреде-

Чтобы представить себе, как течет ток при последова- ляется между лампами для
тельном соединении проводников, проведем аналогию с
движением воды по трубам. Вода проходит через обе трубы,
нигде не задерживаясь, также и заряды нигде не накапли-
ваются. Сколько зарядов проходит через первый резистор,
столько же зарядов пройдет и через второй резистор.

Насос
Труба 1

Труба 2
Задание Изучение свойств последовательного соединения прово-
дников ж з
1. Собери цепь, представленную на рисунке.
2. Подключи вольтметр между точками: а и б, в и г, д и е, а и е. Измерь
напряжение в цепи.
3. Подключи амперметр между точками: ж и а, б и в, г и д, е и з. Измерь
силу тока.
4. Сделай вывод. а б в г д е
Как рассчитать общее сопротивление цепи при после-
U =I•R U =I•R
довательном соединении проводников? Рассмотрим цепь, 2 2 6 6
состоящую из семи резисторов, подключенных к источнику I I I I
тока. Во–первых, укажем направление тока в цепи и убедим- U =I•R 1 U =I•R 3 U =I•R 5 U =I•R 7
1
7
5
3
ся в том, что в цепи нет разветвлений, значит, сила тока на U =I•R 4 I
4
всех участках цепи одинакова. Во–вторых, напряжение во I I
всей цепи равно сумме напряжений на отдельных участках, I I
тогда: U
U=U +U +U +U +U +U +U I
7
2
1
4
3
6
5
U=I∙R +I∙R +I∙R +I∙R +I∙R +I∙R +I∙R R
1 2 3 4 5 6 7 экв
U=I ∙ (R +R +R +R +R +R +R )=I∙R ,
1 2 3 4 5 6 7 экв
где U — напряжение во всей цепи, I — сила тока во всей I I
цепи, R — эквивалентное или общее сопротивление.
экв
I
U
