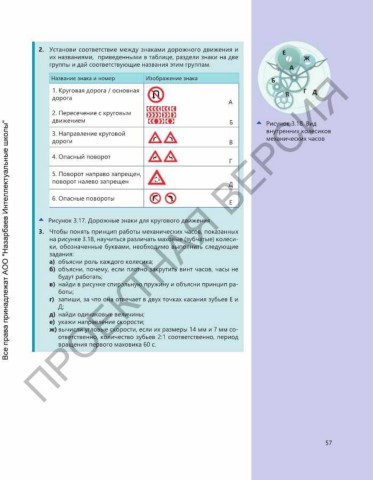

Page 57 -

2. Установи соответствие между знаками дорожного движения и Е
их названиями, приведенными в таблице, раздели знаки на две Ж
группы и дай соответствующие названия этим группам.
А
ПРОЕКТНАЯ ВЕРСИЯ
Название знака и номер Изображение знака Б

1. Круговая дорога / основная Г Д
В
дорога
А
2. Пересечение с круговым
движением Б Рисунок 3.18. Вид
Все права принадлежат АОО "Назарбаев Интеллектуальные школы"
внутренних колесиков
3. Направление круговой
дороги В механических часов

4. Опасный поворот
Г
5. Поворот направо запрещен,
поворот налево запрещен
Д
6. Опасные повороты
Е

Рисунок 3.17. Дорожные знаки для кругового движения

3. Чтобы понять принцип работы механических часов, показанных
на рисунке 3.18, научиться различать маховые (зубчатые) колеси-
ки, обозначенные буквами, необходимо выполнить следующие
задания:
а) объясни роль каждого колесика;
б) объясни, почему, если плотно закрутить винт часов, часы не
будут работать;
в) найди в рисунке спиральную пружину и объясни принцип ра-
боты;
г) запиши, за что она отвечает в двух точках касания зубьев Е и
Д;
д) найди одинаковые величины;
е) укажи направление скорости;
ж) вычисли угловые скорости, если их размеры 14 мм и 7 мм со-
ответственно, количество зубьев 2:1 соответственно, период
вращения первого маховика 60 с.

57
