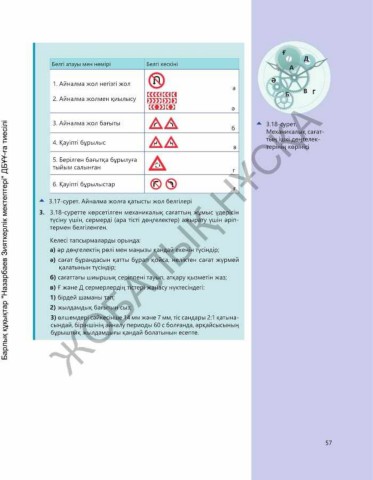

Page 57 -

Ғ
Д
Белгі атауы мен нөмірі Белгі кескіні
А

Ә
1. Айналма жол негізгі жол
а В Г
Б
ЖОБАЛЫҚ НҰСҚА
2. Айналма жолмен қиылысу
ә
Барлық құқықтар "Назарбаев Зияткерлік мектептері" ДБҰҰ-ға тиесілі
3. Айналма жол бағыты 3.18-сурет.
б
Механикалық сағат-
тың ішкі дөңгелек-
4. Қауіпті бұрылыс
в терінің көрінісі
5. Берілген бағытқа бұрылуға
тыйым салынған
г
6. Қауіпті бұрылыстар
ғ

3.17-сурет. Айналма жолға қатысты жол белгілері
3. 3.18-суретте көрсетілген механикалық сағаттың жұмыс үдерісін
түсіну үшін, сермерді (ара тісті дөңгелектер) ажырату үшін әріп-
термен белгіленген.
Келесі тапсырмаларды орында:
а) әр дөңгелектің рөлі мен маңызы қандай екенін түсіндір;
ә) сағат бұрандасын қатты бұрап қойса, неліктен сағат жүрмей
қалатынын түсіндір;
б) сағаттағы шиыршық серіппені тауып, атқару қызметін жаз;
в) Ғ және Д сермерлердің тістері жанасу нүктесіндегі:
1) бірдей шаманы тап;
2) жылдамдық бағытын сыз;
3) өлшемдері сәйкесінше 14 мм және 7 мм, тіс сандары 2:1 қатына-
сындай, біріншінің айналу периоды 60 c болғанда, әрқайсысының
бұрыштық жылдамдығы қандай болатынын есепте.

57
